雲豹改FZ2儀表教學

大年初一換新錶~~~~自從在南部特約車行看到老闆幫車友裝大錶之後
就一直很想換了~!(之前覺得太開,沒有狼R的雙錶好看,還是這麼覺得= =)
不論如何,這是實用性、美觀、經濟兼具~!
(But超級快樂..原廠80,FZ錶已經100...很無言XD)
雲豹 換 FZ2 儀錶完全攻略
(本篇文章同步發表於雲豹基地)
我在網拍買了雲豹專用腳架之後再噴漆噴成黑色的(請看我相簿)
參考之前PO的線路比對,發覺好像不是很準,最後用三用電錶和試誤法總算完成
以下分享給大家參考,有錯誤請指正哦!!

首先,要買到FZ2儀表和對應的錶架,或者土砲錶架,
叫人家焊,不過網拍的是白鐵的,質感超佳,介意顏色的可以自己噴

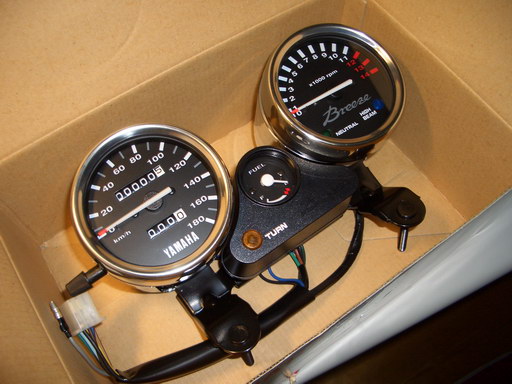

※FZ2儀表總成

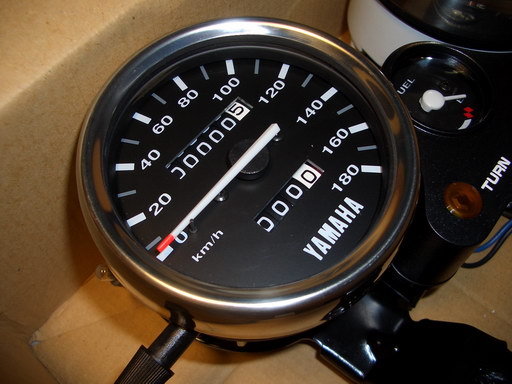

※時速錶

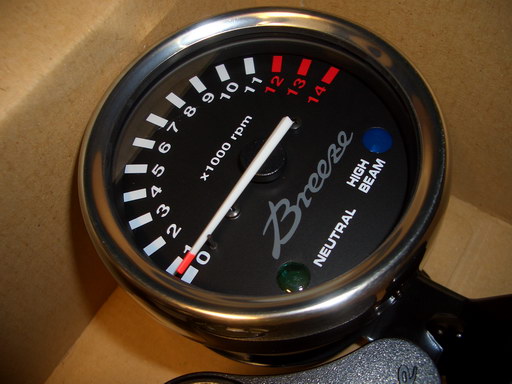

※轉速錶

※網拍的錶架

缺點就是他的鑰匙不像雲豹原廠有另外焊高,
所以網拍的會沉下去,鑰匙很難插,唯一缺點

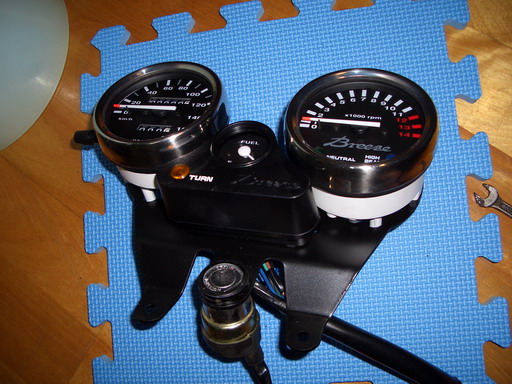

※裝上新錶架

先將FZ儀錶錶架換成雲豹錶架(需要十字起子+8號扳手)
再拔掉原廠錶的線組(時速軸+綜合線組+油錶線+鑰匙線)
再來是拆燈罩(十字起子+12號套筒),拆原廠錶架(10號套筒)
拔鑰匙孔(黑色的套環逆時針鬆開,用尖嘴鉗or管鉗)

※原廠的零件很爛~

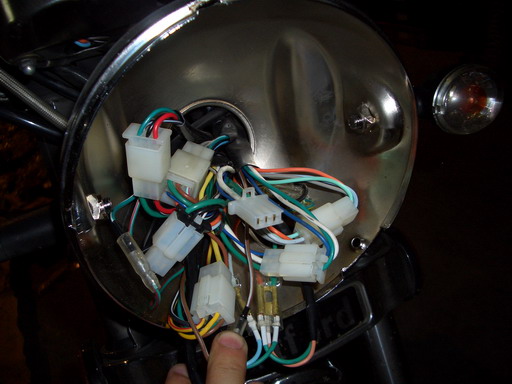

※最左邊三個,左上至右下依序是
鑰匙孔、綜合線組、油錶線組

※拇指和食指夾的是鑰匙孔線組(6pin)
中指上的是綜合線組(9-pin)
無名指頂的是油表線組

接著將換好線組(參考下面的圖文解說)的FZ2儀表裝上,
試一下所有燈號,正常就可以逆向步驟裝回去,大工告成

原廠錶的線跟燈罩裡面的顏色不一樣,
例如水藍色那條在原廠表是方向燈,但是到了線組反而不是水藍色

以下是燈罩裡面的線組，不是原廠錶上的
這很重要，我一開始就會錯意，試了很久

線組對應教學

--雲豹線組--9pin　　　　　FZ2線組
綠　(負電)　　　　　　　　黑
咖啡(小燈)　　　　　　　　藍
水藍(空檔負電)　　　　　　水藍
黑　(正電)　　　　　　　　淺咖
灰白(方向)　　　　　　　　深咖啡
橘　(方向)　　　　　　　　深綠
藍　(遠燈)　　　　　　　　黃
┌─┬─┬─┐
│水│咖│綠│
├─┼─┼─┼┐
│黑│Ｘ│Ｘ││
├─┼─┼─┼┘
│灰│橘│藍│
└─┴─┴─┘
(這個圖看無的話,最好COPY到記事本上,會顯示比較正常,這是字型的影響)
以上一共7條線,都要接


ps.
水藍色那條帶一條紅色,就是水藍+紅,控制空檔訊號
黑色是空檔正電,一直有電,也供電給空檔燈號和油錶和轉速錶的(共用)
橘色和灰白色(有點灰有點白,稱灰白),兩訊號顛倒無所謂,因方向燈只有一顆

--油錶組--3pin母　　　　 　FZ2線組
綠　(負電)　　　　　　　　－
黑　(正電)　　　　　　　　－
白黑(油錶)　　　　　　　　淺綠
　　┌─┐
┌─┼─┼─┐
│綠│黑│白│
└─┴─┴─┘
以上一共3條線,只要接白黑的


ps.
原本油錶這條的綠色和黑色跟上面那個線組是一樣的
就是負電和正電，線組那邊有接的話，這個就不必理他
黑+白是偵測油量的,我的做法是拔出來塞在線組(9pin)的那邊空位
原本油錶那條我就不理他了

--轉速錶--　　　　 　　　　FZ2線組
CDI 藍白　　　　　　　　　灰
加上轉速這條一共要接9條線

確認雲豹上的線組後，要把FZ2的9pin母的插頭給換成9pin公的
(因為FZ也是母的，母不能接母插頭，需拔原廠錶的，我是再買一個新的)
而要換插頭之前，確定你的雲豹線組和FZ2線組都找到相對的線之後才換哦

目前只有紀錄原廠錶的0-100錶速加速,大概16~18秒,用我習慣的騎法測的
等過兩天測看看FZ錶,相信會非常快樂...XD...

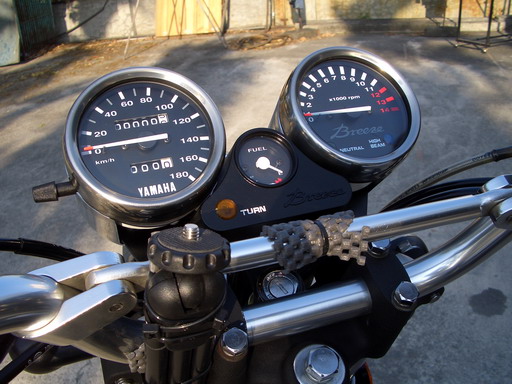

※改裝完成圖,除了有點外擴之外,其餘都很優
